諾方SDS069大氣高精度多通道顆粒物傳感器，是一款基于單顆粒激光散射法原理的環境顆粒物檢測設備，又稱激光顆粒物檢測傳感器，適用于大氣環境、工地揚塵、道路揚塵、潔凈車間、環保等有準確性要求的在線監測場合。
此紅外激光顆粒物檢測傳感器采用專業光路設計，內部集成多組光學鏡片，具有極高的顆粒物粒徑識別能力，可準確測量PM?、PM?.?、PM??、TSP質量濃度。
諾方SDS069顆粒物傳感器可根據場景選擇風扇或氣泵不同的采樣方式，便于集成開發使用，有較高的準確度和優良的線性響應曲線，有助于通過各種檢測認證。
| 風扇款SDS069-F
靜音、壽命長 維護頻率低 | 氣泵款SDS069-P
抗風擾 適于高負壓環境 | 內核款SDS069-N
尺寸小，易集成 氣路設計靈活 | 鞘氣款SDS069S-F
高防護 超強抗污損 |
功能特點
● 4通道輸出， 可監測PM1.0、 PM2.5、 PM10、 TSP
● 恒流采樣， 與β射線法相關性高， 可選配加熱除濕
● 專業光學設計， 多組光學鏡片
● 全工業級器件， 性能穩定， 無故障運行時間長
● 多級信號處理，新一代粒徑識別算法
● 搭載氣流約束技術，超強抗污損
應用場景
諾方SDS069激光顆粒物檢測傳感器廣泛應用于大氣環境監測、工地、道路揚塵監測、工廠車間、環保、潔凈室等需要顆粒物濃度在線監測的場合。
技術參數
序號 | 項目 | 參數 | 備注 | |||
SDS069-N | SDS069-F | SDS069-P | SDS069s | |||
1 | 量程 | 0.0~10.0mg/m3（可檢測到100mg/m3） | TSP | |||
2 | 休眠功率 | 0.24W | ||||
3 | 工作溫度范圍 | -20℃~60℃ | ||||
4 | 濕度范圍 | 0~99%RH | ||||
5 | 響應時間 | 1S | ||||
6 | 通訊接口 | Uart TTL | 可定制RS485 | |||
7 | 通訊協議 | Modbus-RTU | ||||
8 | 相對誤差 | PM1: ±10%和±8μg/m3的最大值；PM2.5: ±10%和±8μg/m3的最大值； PM10: ±10%和±10μg/m3的最大值；TSP: ±18%和±30μg/m3的最大值； | @25°C 50%RH | |||
9 | 產品尺寸 | 88*39.5*27mm | 88.5*85.5*30mm | 88.5*151*37mm | 內核版（不含鞘氣濾芯）：88*52*27mm； 風扇版：88.5*98*30mm；氣泵版：85.5*163.5*37mm | |
10 | 采樣方式 | 內核 | 風扇 | 氣泵 | / | |
11 | 供電電源要求 | 5V 1A, 紋波<50mV | 5V 1A, 紋波<50mV | 12V 2A, 紋波<200mV | 風扇版：5V 1A, 紋波<50mV； 氣泵版：12V 2A, 紋波<200mV | |
12 | 工作電流 | <200mA | <300mA | <400mA | 風扇版：<300mA；氣泵版：<400mA | |
特性展示
 | |

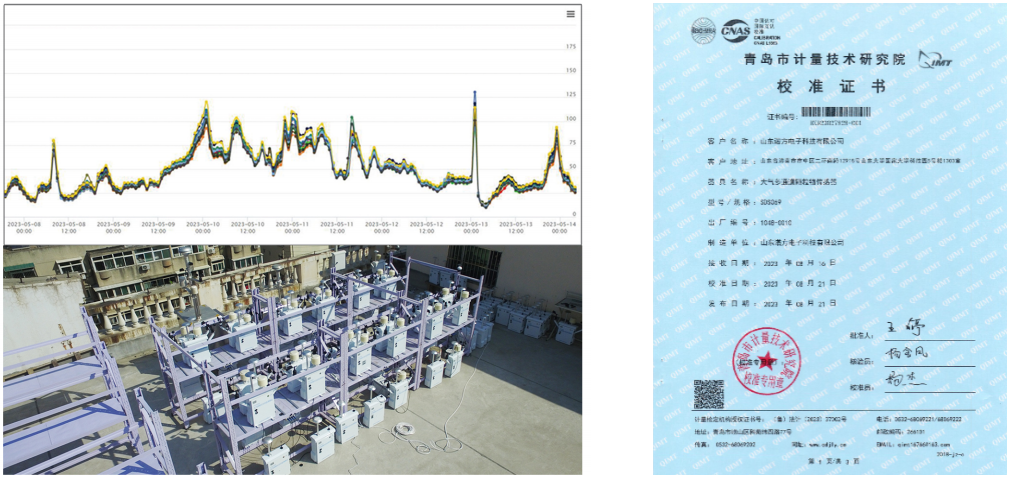

| 大氣顆粒物傳感器同批次20臺設備連續運行90天，平行性±5% | 大氣顆粒物傳感器計量院校準證書 |

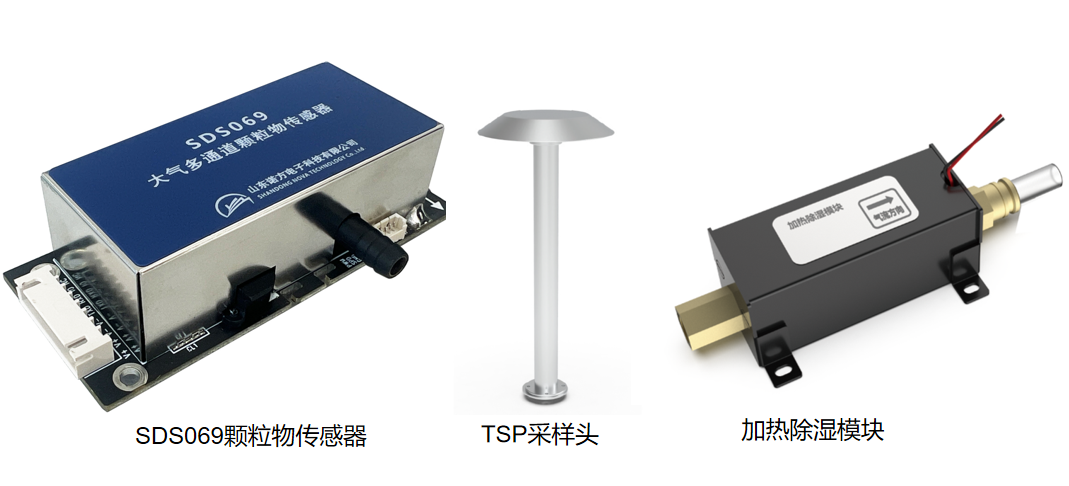

大氣顆粒物傳感器集成套件方案 激光顆粒物檢測傳感器與TSP采樣頭、加熱恒濕模塊組合方案：諾方應用此方案與β射線標準設備經過了長期的大氣顆粒物監測對比，從減小濕度影響、提高粒徑測量精度等方面進行了多次方案改進，可有效提高大氣顆粒物測量精度，減少故障、降低環境顆粒物檢測設備的維護工作量。 |
在當今的環境監測領域，顆粒物傳感器正發揮著越來越重要的作用。這些小巧而高效的顆粒物檢測設備能夠實時監測空氣中的顆粒物，如灰塵、煙塵、污染物等，為環境保護和公共衛生提供關鍵信息。那么，顆粒物傳感器都是可以用到哪些場景呢？讓我們一起探討下！
2024-10-25
目前，激光顆粒物傳感器的應用越來越廣泛，主要是因為設備有體積小、可同時測量多個通道、可實現秒級監測等優點。但市面上存在很多傳感器與β射線標準法的一致性不夠好，主要是因為不同地域大氣環境的顆粒物形態不同，即使同一地域的顆粒物形態也一直在動態變化；另外濕度的變化對測量精度也會有影響。這對傳感器的氣路、光路、電路及算法等提出了很高的要求，如果傳感器的設計和使用能夠有相應并有效的解決方案，就可以大大提高傳感器對大氣環境顆粒物的測量精度。
2024-09-13
四通道合一
抗污氣路
鞘氣保護
